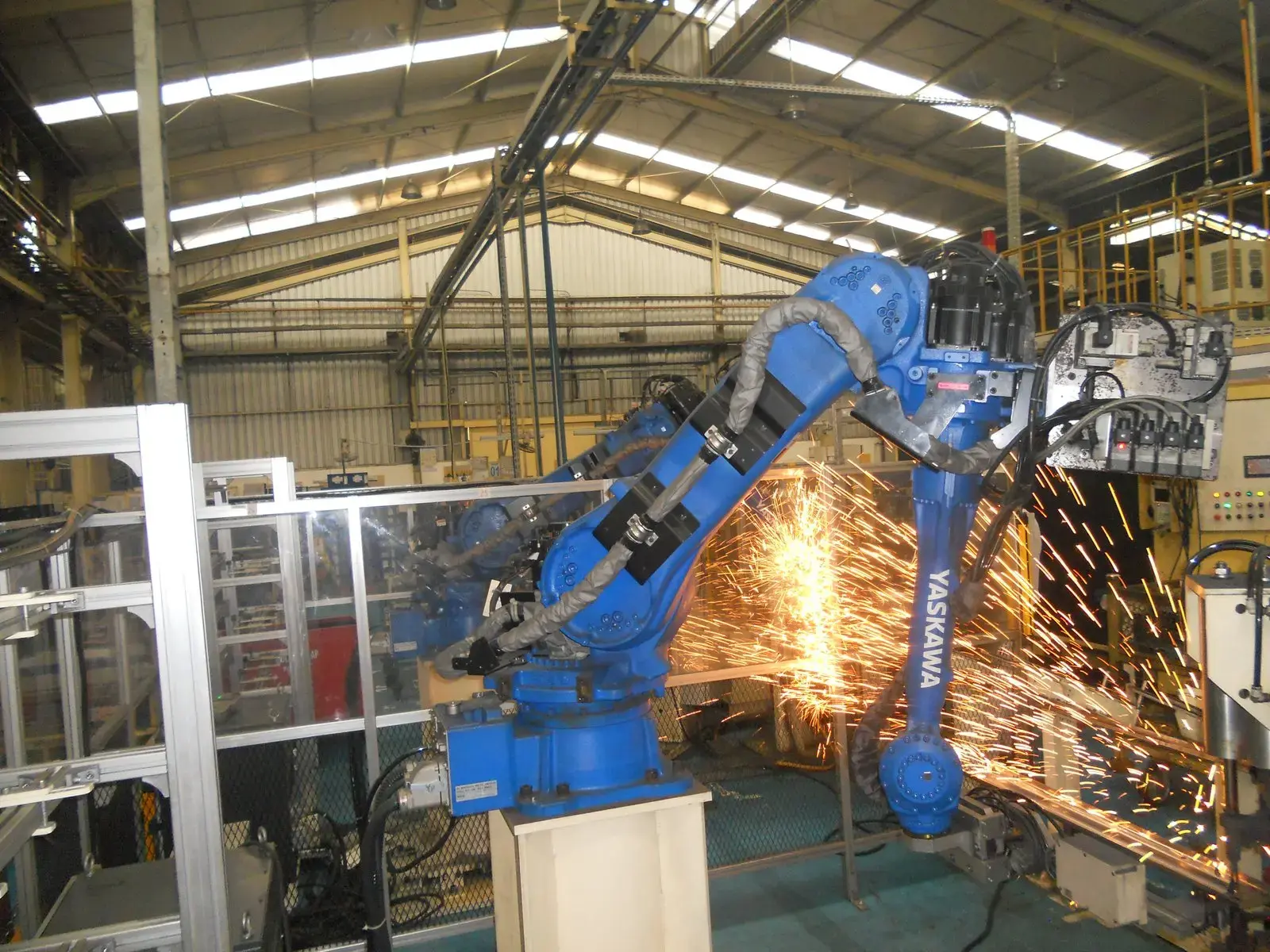

Роботизация сварки:
почему сборки под ручную сварку
не всегда подходят роботу
«Сваривается руками» ещё не значит «сваривается роботом». На реальном образце от заказчика разбираем, почему допуски ручной сборки не подходят роботу и что нужно изменить в заготовке и оснастке, прежде чем покупать оборудование.
Получить расчёт стоимостиДеталь, которая не прошла проверку

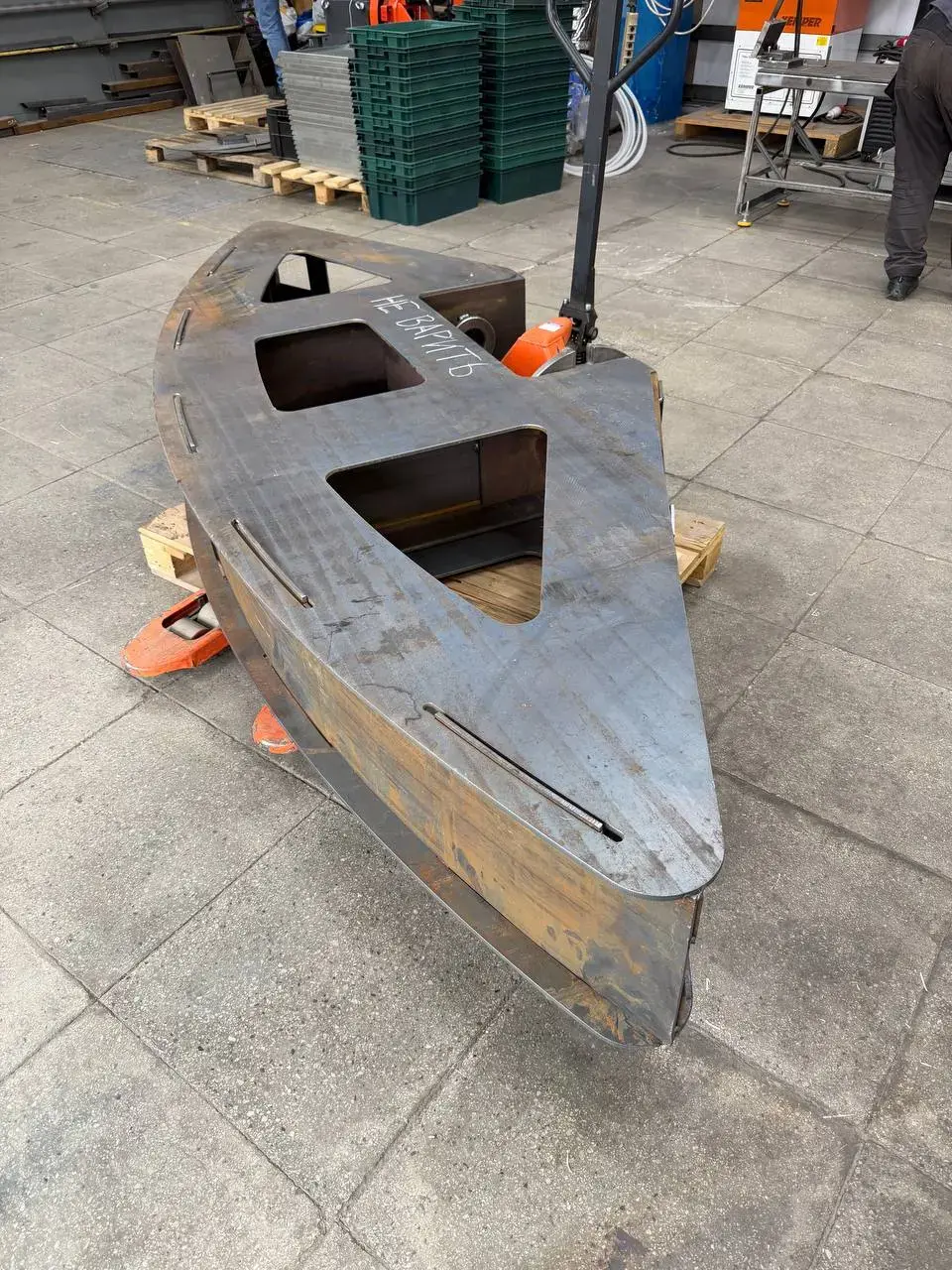

Заказчик отправил нам собранный на прихватки образец (сборку из листового металла с рёбрами жёсткости) — как образец типового изделия для будущей роботизированной ячейки.
При осмотре образца обнаружились две проблемы, каждая из которых по отдельности уже исключает вопрос о роботизации без доработки процесса подготовки:
Нет повторяемости. Вылет кромки, зазоры — на каждом стыке свои значения. На одном угловом соединении зазор между пластинами составляет доли миллиметра, на соседнем — уже несколько миллиметров.
Это не брак: с такими допусками деталь подходит для ручной сварки. Но для робота каждое из этих отклонений — это либо непровар, либо смещение шва.
Сварщик этого не замечает — для него это не проблема, а рутина. Робот же сваривает по заранее заданной траектории. Определить, что нынешние координаты стыка отличаются от эталонных, он может только с датчиками слежения — и то далеко не во всех ситуациях (об этом — в отдельной статье).
Нажмите на фото, чтобы увеличить
«Нормально для сварщика» ≠
«нормально для робота»
Разница — в том, кто и как компенсирует отклонения геометрии в момент сварки.
Сварщик в реальном времени видит процесс, моментально реагируя на изменения в нём.
Робот без адаптивных систем такой обратной связи не имеет. Он повторяет запрограммированную траекторию с высокой точностью — обычно ±0,02–0,1 мм, но точность позиционирования самого робота не имеет никакого отношения к реальному расположению шва в моменте. Если сборка свариваемой детали отличается от той, по которой писали программу, то робот сваривает «в пустоту»: по шву, который смещён относительно прежних координат.
Отсюда и жёсткие требования к самим заготовкам под роботизированную сварку.
Но это не значит, что роботизированная сварка обречена работать только с идеальными заготовками, так как есть дополнительное оборудование, позволяющее компенсировать часть отклонений:
- Лазерное слежение за швом — сканер, расположенный перед горелкой, измеряет реальное положение, глубину и ширину шва в процессе сварки, корректируя на ходу траекторию. При некоторых задачах оказывается эффективнее изначально обойти изделие сканером, после чего уже запустить сварку.
- Слежение по дуге — более дешёвый вариант, определяет положение кромки по изменению параметров сварочной дуги; точность ниже, чем у лазера, но тоже позволяет сократить часть требований к идеальной геометрии.
Обе технологии решают проблему в моменте сварки, но стоят денег и всё равно не заменяют главное — сборочно-сварочную оснастку.
Это не опция, а условие
Сборочно-сварочная оснастка (jigs / fixtures) — приспособление, которое позволяет жёстко зафиксировать детали сборки друг относительно друга перед сваркой. Именно оснастка, а не «умный» робот, обеспечивает ту самую повторяемость в первую очередь.
Без оснастки роботизированная ячейка требует бесконечных переналадок (шов сместился), либо требует систем слежения на каждый пост, либо (чаще всего) откатывается обратно на ручную сварку после нескольких месяцев эксплуатации.
Два пути входа в роботизацию сварки
Когда производство решает роботизировать сварочный участок, оно почти всегда выбирает один из двух путей — и это выбор, который определяет успех проекта на годы вперёд.
Путь первый — локально встроить робота в существующий процесс
Берётся то изделие и та технологическая цепочка, что есть сейчас — заготовки режутся, как резались, собираются, как собирались, — и в конец цепочки просто добавляется роботизированный пост вместо сварщика. Это выглядит быстрее и дешевле на старте.
Проблема в том, что робот наследует всю нестабильность геометрии, которую раньше молча компенсировал человек. Бывает, клиент игнорирует необходимость улучшения заготовительного процесса, рассчитывая исправить ситуацию покупкой оптических датчиков слежения за швом или по дуге. Но зачастую они эффективны только в узком спектре задач — например, сварка прямых протяжённых швов на чёрных сталях в легкодоступных местах.
Результат — в лучшем случае оборудование загружено на 20–40%, всё остальное время сварка идёт вручную, как и до роботизации.
Путь второй — пересмотреть всю технологическую цепочку в обратную сторону, начиная от заготовки
Это значит спросить не «куда встроить робота», а «что нужно изменить в предшествующих сварке операциях, чтобы к роботу попадала деталь с уже повторяемой геометрией». Практически — это заготовительные операции с контролируемым допуском (например, лазерная вместо ручной газовой, ЧПУ-гибка и др.) плюс качественная сборочно-сварочная оснастка, которая позволяет жёстко зафиксировать детали перед сваркой в одном и том же положении каждый раз.
Второй путь дороже и дольше на старте — так как требует переоценки качества и технологичности заготовительного участка. Но это единственный путь, который даёт стабильный результат и предсказуемую экономику роботизированной ячейки.
Что это значит для вашего производства
Если вы думаете о роботизации сварки — вопрос «какого робота купить» не первый. Первый вопрос: позволяют ли ваши нынешние заготовки и качество сборки дать повторяемую геометрию при сварке, или сегодняшняя стабильность изделий держится на плаву только за счёт конкретных слесаря и сварщика.
Ответ определяет, войдёте ли вы в роботизацию через простую покупку оборудования или только через пересмотр техпроцесса с использованием сборочно-сварочной оснастки. Второе дольше, но именно это в итоге работает и приносит отличный результат.
