Приемка станка на заводе-изготовителе (FAT): регламент из 8 этапов

Перед упаковкой и отгрузкой станок проходит приемку на заводе-изготовителе (FAT). Разбираем 8 этапов процедуры: что проверяют, в каком порядке и чем фиксируют результат.

Приемка станка на заводе-изготовителе (FAT): регламент из 8 этапо

Регламент состоит из восьми этапов — от входного контроля документации до оформления акта приёмки.

Что проверяется на каждом этапе

01 Входной контроль документации и комплектации

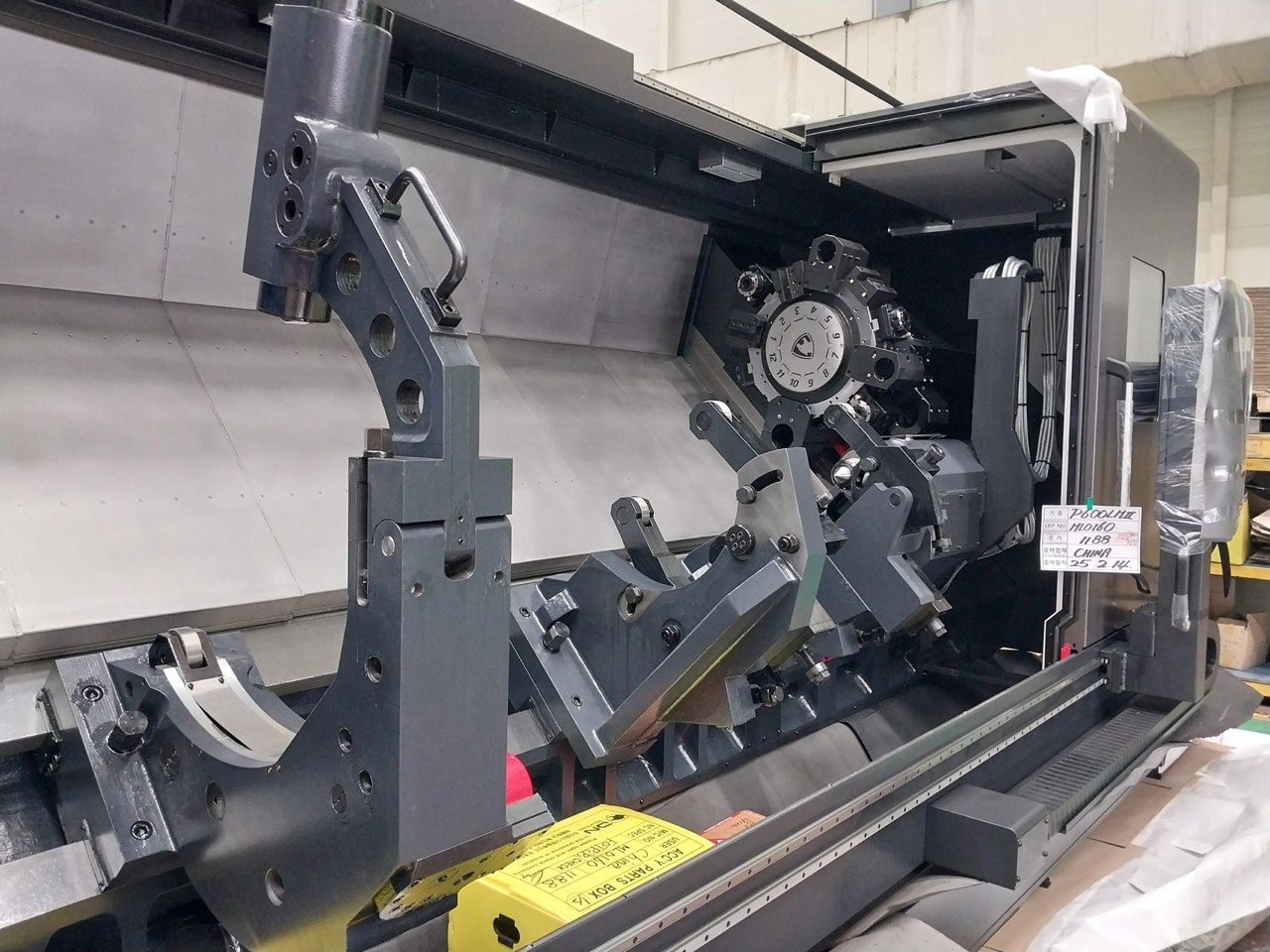

Сверка состава поставки по контракту — оснастка, инструментальные магазины, дополнительные опции. Проверка наличия паспортов, сертификатов и схем.

01 Входной контроль документации и комплектации

Сверка состава поставки по контракту — оснастка, инструментальные магазины, дополнительные опции. Проверка наличия паспортов, сертификатов и схем.

02 Визуально-размерный осмотр

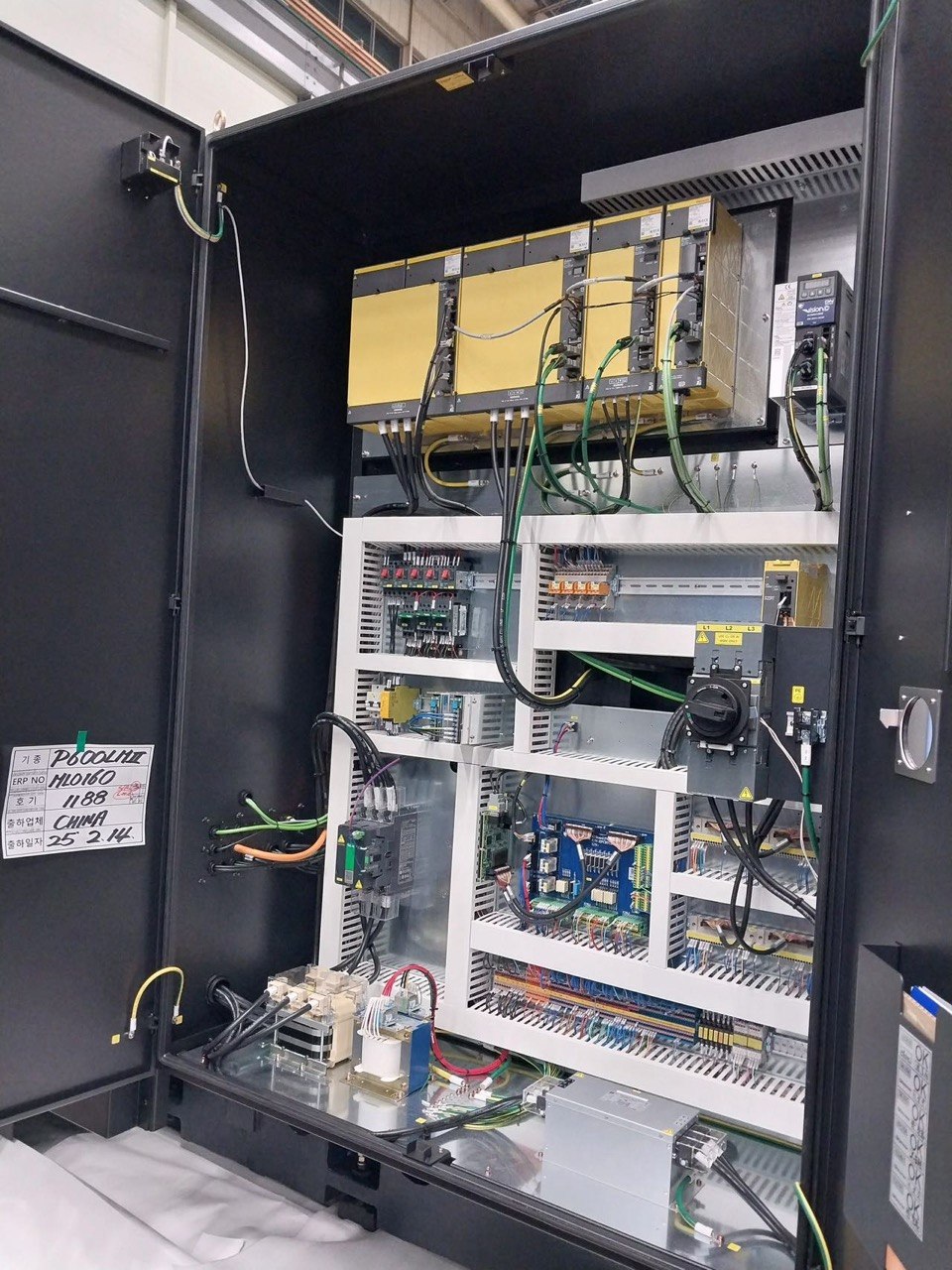

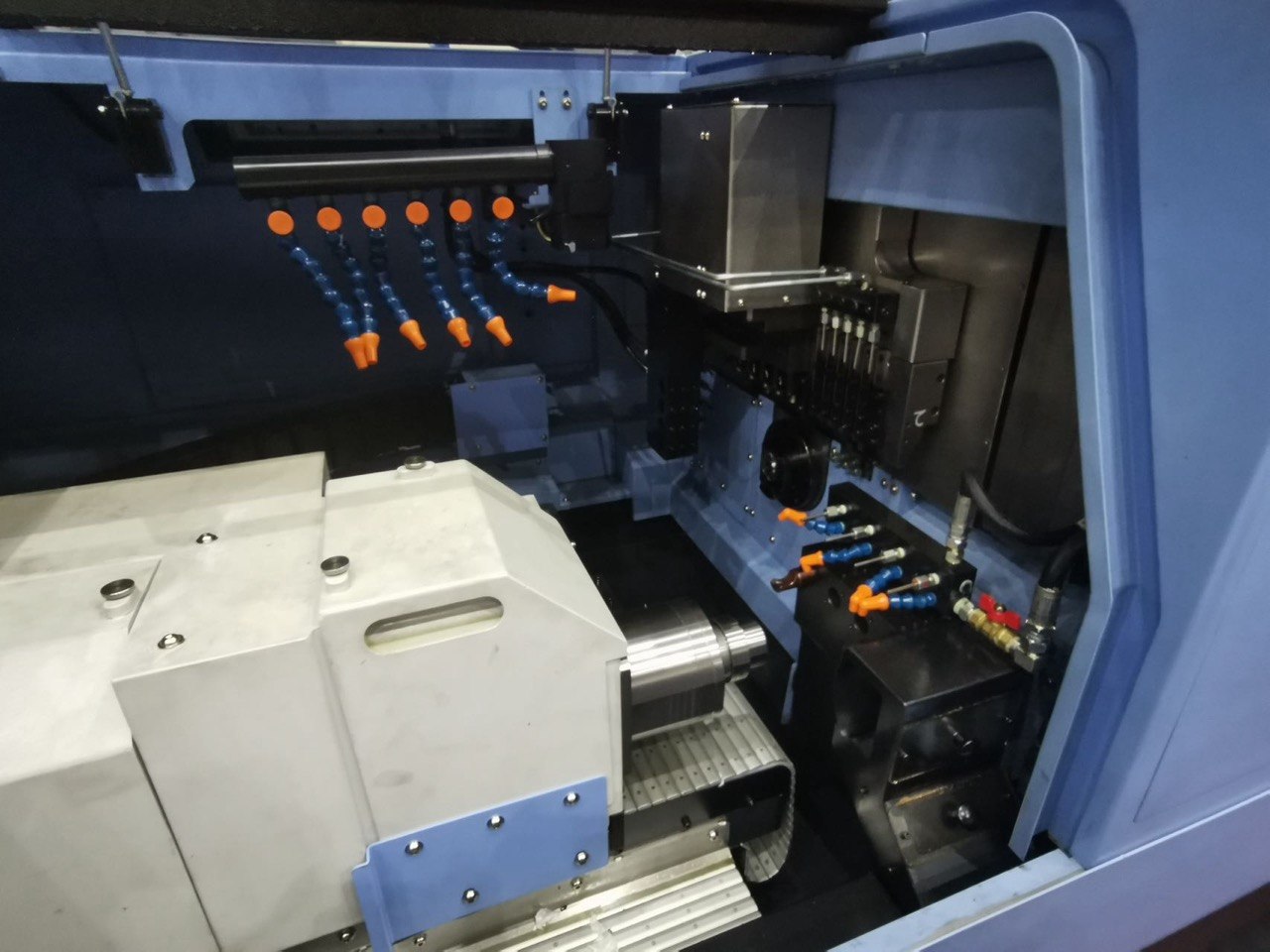

Оценка качества сборки, окраски, герметичности гидравлики и пневмосистем. Контроль электромонтажа: маркировка, защита кабелей, заземление.

02 Входной контроль документации и комплектации

Сверка состава поставки по контракту — оснастка, инструментальные магазины, дополнительные опции. Проверка наличия паспортов, сертификатов и схем.

03 Геометрическая верификация

Измерение отклонений осей — X, Y, Z, поворотный стол B — лазерным интерферометром и уровнемерами. Проверка перпендикулярности, параллельности и позиционирования в статике. Методики измерения соответствуют международным стандартам ISO 230-1 (геометрическая точность станка) и ISO 230-2 (позиционная точность и повторяемость позиционирования осей с ЧПУ, измерение лазерным интерферометром).

03 Геометрическая верификация

Измерение отклонений осей — X, Y, Z, поворотный стол B — лазерным интерферометром и уровнемерами. Проверка перпендикулярности, параллельности и позиционирования в статике. Методики измерения соответствуют международным стандартам ISO 230-1 (геометрическая точность станка) и ISO 230-2 (позиционная точность и повторяемость позиционирования осей с ЧПУ, измерение лазерным интерферометром).

04 Динамическое тестирование

Пуск станка, проверка работы всех приводов и датчиков обратной связи. Тестирование быстрых перемещений, ускорений и реакции на аварийные остановки. Проверка системы автоматической смены инструмента — зажим-разжим, смена в цикле.

04 Динамическое тестирование

Пуск станка, проверка работы всех приводов и датчиков обратной связи. Тестирование быстрых перемещений, ускорений и реакции на аварийные остановки. Проверка системы автоматической смены инструмента — зажим-разжим, смена в цикле.

05 Проверка ЧПУ и управляющих программ

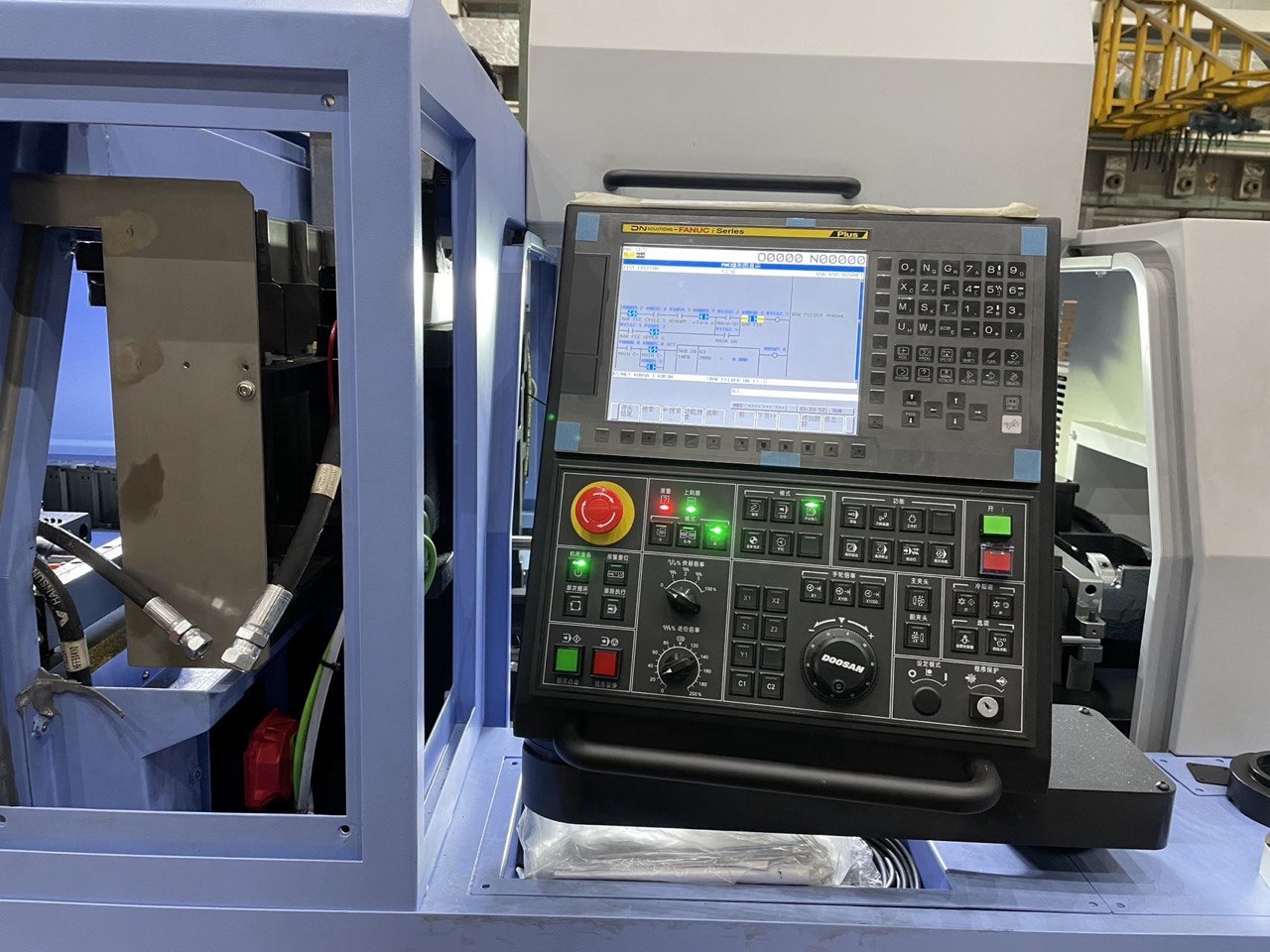

Загрузка тестовых управляющих программ, отработка интерфейсов, проверка связи с внешними системами. Имитация обработки с визуализацией траекторий.

05 Проверка ЧПУ и управляющих программ

Загрузка тестовых управляющих программ, отработка интерфейсов, проверка связи с внешними системами. Имитация обработки с визуализацией траекторий.

06 Тестовая обработка детали

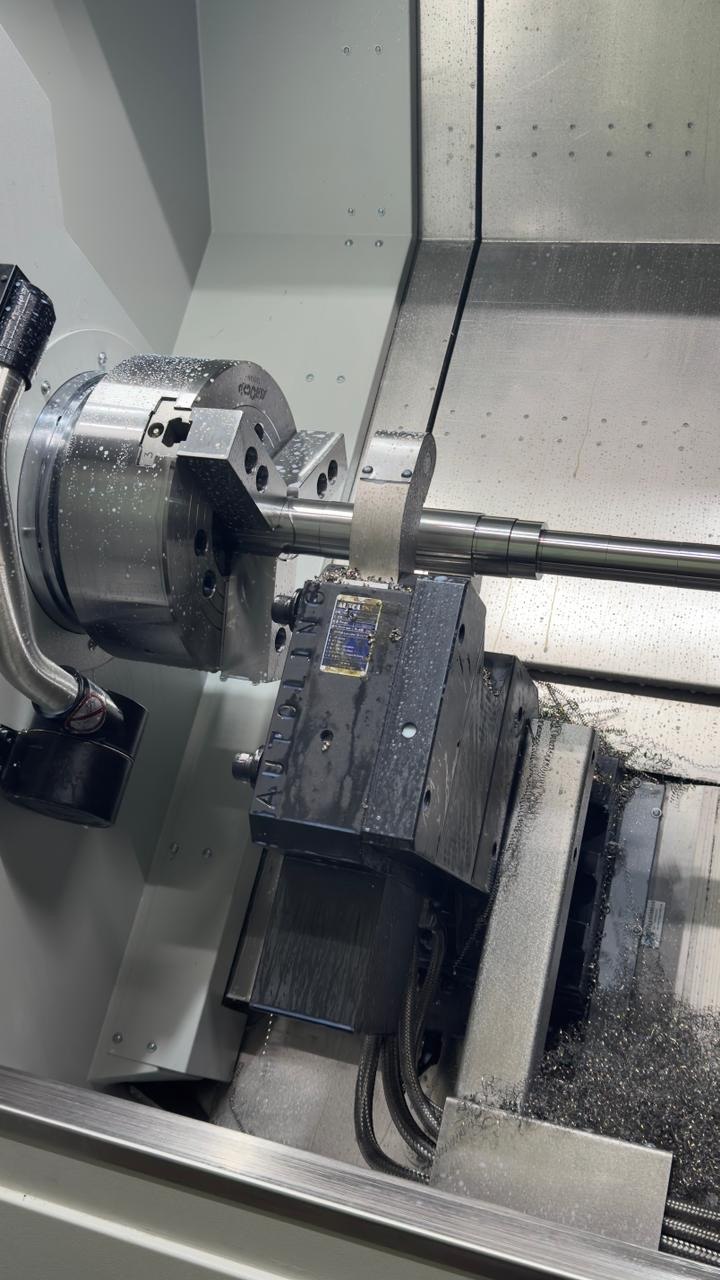

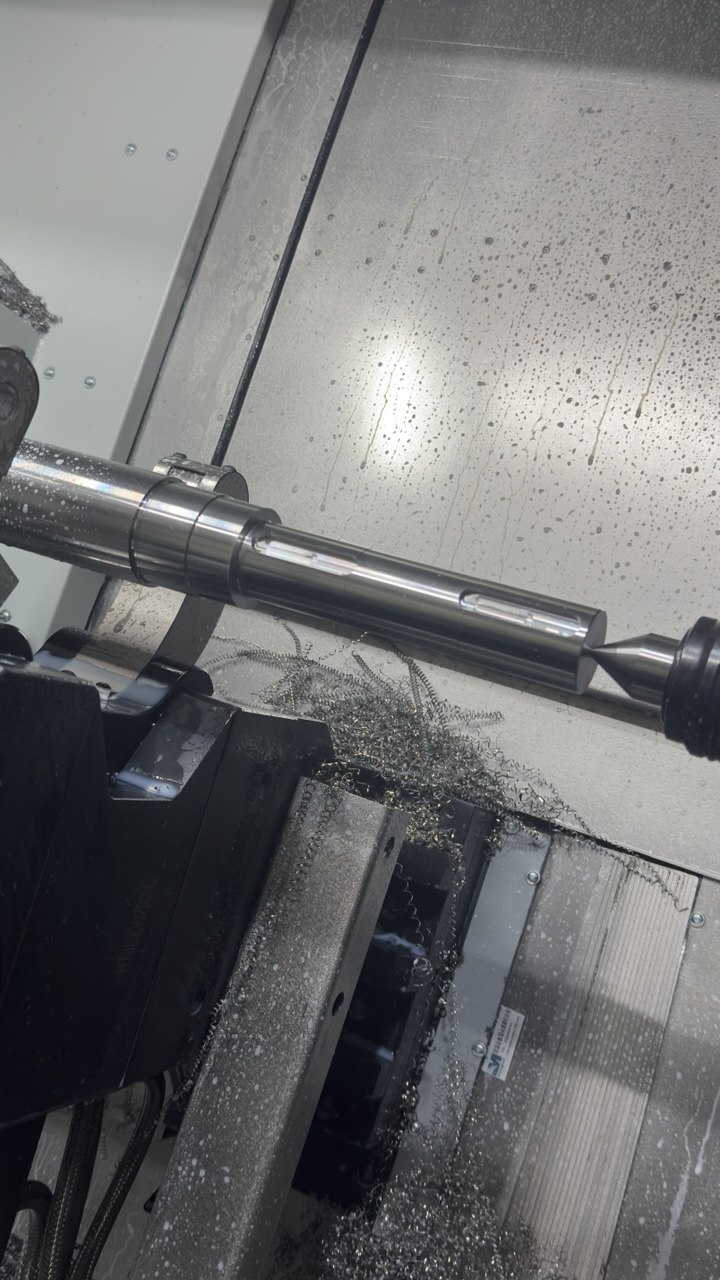

Выполнение пробной обработки тестовой заготовки — сложный контур, отверстия, торцевание. Контроль размеров и шероховатости на координатно-измерительной машине (КИМ).

06 Входной контроль документации и комплектации

Сверка состава поставки по контракту — оснастка, инструментальные магазины, дополнительные опции. Проверка наличия паспортов, сертификатов и схем.

Проверка безопасности и опций

Испытание защитных кожухов, блокировок, датчиков перегрузки. Проверка работы всех заказанных опций — измерение инструментом, контроль силы резания и т.д.

07

07 Проверка безопасности и опций

Сверка состава поставки по контракту — оснастка, инструментальные магазины, дополнительные опции. Проверка наличия паспортов, сертификатов и схем.

08 Оформление акта приемки

Фиксация всех фактических параметров, выявленных замечаний, составление графика устранения. После доработок — повторные тесты и допуск к упаковке.

08 Оформление акта приемки

Фиксация всех фактических параметров, выявленных замечаний, составление графика устранения. После доработок — повторные тесты и допуск к упаковке.
